La actividad mecánica del corazón es debida a la actividad eléctrica de las células cardiacas. La actividad eléctrica celular cardiaca se registra mediante el electrocardiógrafo que esencialmente no es mas que un galvanómetro muy sensible. Esta actividad eléctrica puede representarse como un vector de dirección, sentido e intensidad variables durante el ciclo cardiaco.
Podemos observar este vector desde distintos puntos del cuerpo en donde colocaremos los electrodos.
Empleamos varios puntos de observación, que son las derivaciones estándar que son:
- Monopolares en plano frontal: aVR, aVL y aVF
- Bipolares en plano frontal: I, II y III
- Monopolares en plano horizontal: V1, V2, V3, V4, V5 y V6, que llamamos precordiales
La gráfica obtenida con el ECG corresponde a al actividad cardiaca de la siguiente forma:

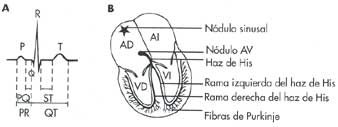

Definición del trazado del ECG (A) y representación del sistema de conducción cardíaco (B)
P: onda auricular
QRS: onda ventricular
T: onda recuperación ventricular
Formula sencilla para memorizar el sistema de referencia hexaxual

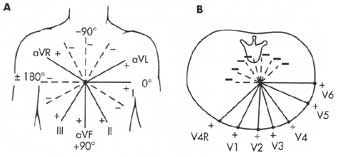

A) Sistema de referencia hexaxial. B) Sistema de referencia horizontal
